GEN4ライザーケーブル

LINKUP ウルトラ PCIe 4.0 X16ライザーケーブル[B550 Z690テスト済み] 超極高速シールド垂直GPUマウント ゲーム用PCI Express 第4世代 リバースGPUソケット {25 cm} ITX用に設計　白

LINKUPはライザーケーブルで実績ありそうです
今回も全く問題なく動作しました

梱包はしっかりしてる、きれい

ケーブルの端のところがダブルになっているのが特徴
GEN3に対してGNDかなにかが多いのではと推察した

PCIeコネクターが逆向き、この方が処理しやすい

マザーボードに挿す方はストレート

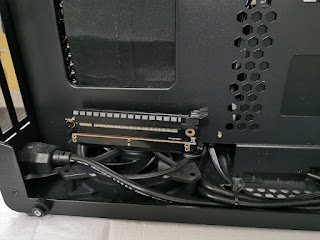

VGAを取り外したところ、純正ライザーケーブルのネジを外す

純正はコネクタがストレートだったのでマザーの裏側を通していた
（私はこれがなんとなく嫌でした）

LINKUPのライザーケーブルに交換

VGAの裏側にきれいに配線でします

※マザーボードのPCIeコネクターとライザーケーブルをきちっり差し込まないと接触不良で動作しません、この点が最大の注意項目です。

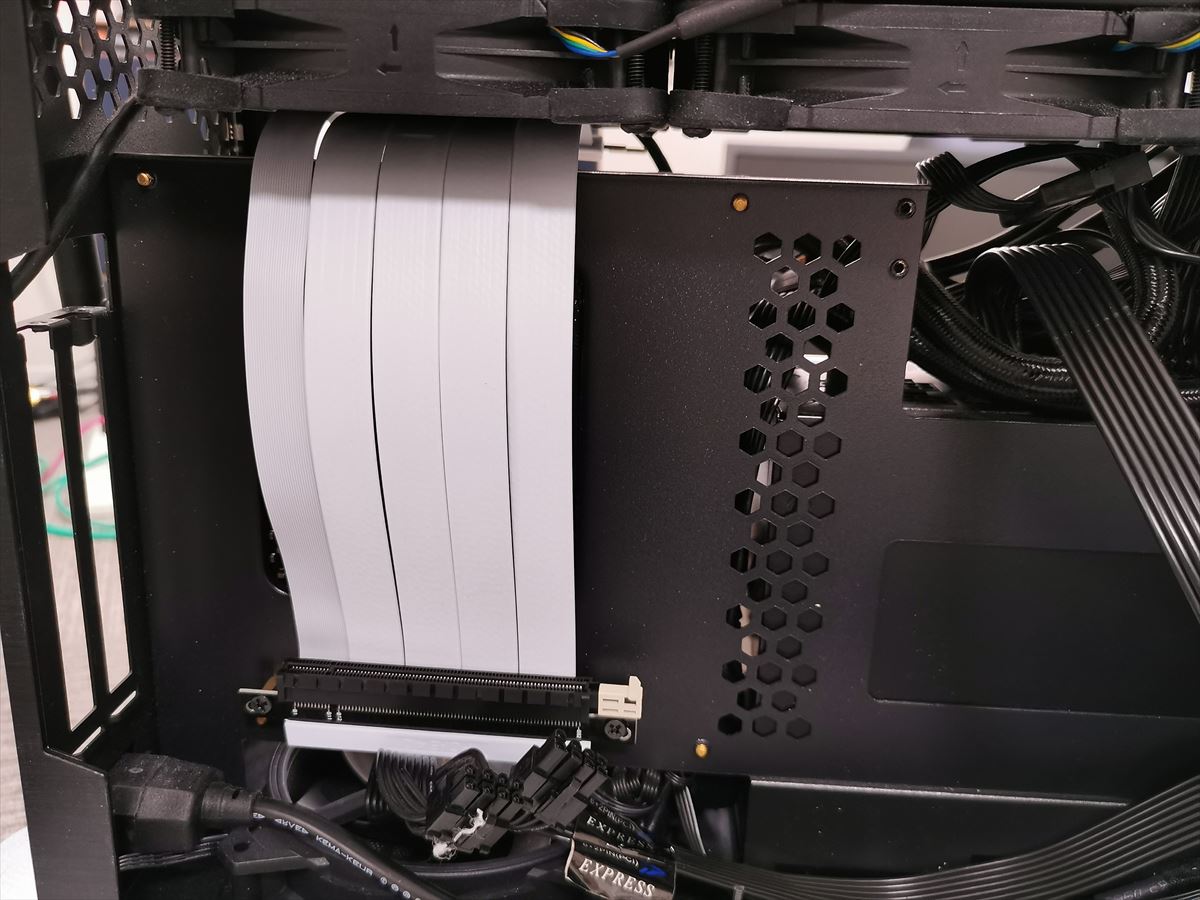

VGAをケース固定してからライザーケーブルのネジ固定

ラジエターファンに当たらないようにケーブルを這わせる

比較的やわらかいのでうまく配線できました

上はLINKUP GEN4　対応、下が元々のGEN3ケーブル

長さは両方とも250mm　ほぼ同じ

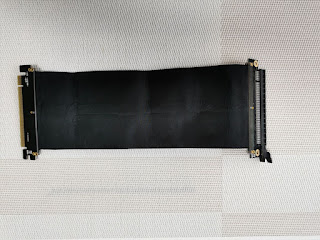

純正　GEN3　ライザーケーブル

マザーボード側　ストレート

VGAソケット、ストレート

BIOS設定画面：PCIeモード

モードをAUTOに変更

ケース付属のライザーケーブル（GEN3タイプ）の場合にPCIe4.0の新しいVGAを使用すると、BIOS設定が「AUTO」だとWindows10が立ち上がらない現象がでます。（真っ黒やブルースクリーン）
立ち上がっても音が出ないなどの不具合が発生します。
この時BIOSがかろうじて上がったので、モードをGEN3に固定することで回避できました。
ただし。BIOSアップデートなどでBIOSを新しく書き換えた後、PCIeモードが「AUTO」に戻ってしまうため、Windowsが立ち上がらず毎度焦ります。

今回、GEN4対応ライザーケーブルにしたので、「AUTO」でも問題なく立ち上がるようになりました。

めでたしめでたし・・・
