マザーボードの基板コネクタ類 ROG STRIX B550-I GAMING
基板の裏にセカンドM.2 SSDコネクタ
マザーボードの状態がLEDでわかる
汎用の温度センサーがつけられる
内部USB2.0コネクタ、通常ケースではケースパネルからのコネクタを差す
今回は、ROG Ryujin240の制御コネクタを接続
今回は、ROG Ryujin240の制御コネクタを接続
USB3.2、ケースパネルから来る青いコネクターを差す

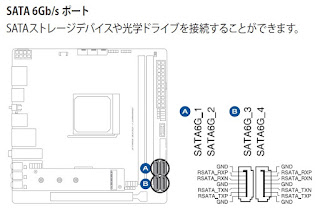

STAコネクタHDDやSSD、DVD-ROMなどと接続
Key-AタイプUSB3.2コネクタ
M2.SSDが2台接続可能 B550チップセットの場合裏はPCIe4速度でない
ケースパネルからくるスイッチケーブルコネクタを差す
LEDのRGB制御タイプ（12V）のコネクタ
今回はこちらを利用する
今回はこちらを利用する
LED 3pinタイプ（５V）のコネクタ
今回のシステムでは未使用
今回のシステムでは未使用
3種類のファン制御コネクタ
