2016年7月27日水曜日

Intel 7260 トラブル

Intel 7260 11acの高速無線でしたが、、、、

nasのテストしている時、ファイル転送するとなぜか、速度が出ない。

ファイル転送速度が、10Mbps程度に固定されてしまいました。

本来、11nなら　20M～30Mbps　　11acなら40M～50Mbps出るはずですが、10Mbps程度になっていました？？？

リンクを確認しても下記の通り問題なさそう

WXR-1900DHP2をリセットしましたが治らず

WXR-1900DHP2のファームウエアを一回前に戻しましたが、治らず

※ファームアップは、設定が保たれますが、ファームダウンは、設定が全て消えて初期化されるようです。　ipアドレスなども初期化されアクセスがまったく出来なくなりました。

だめもとで、パソコンを再起動したら直りました。

結論　===>　Intel 7260 ボードの不具合
　どういうときにこうなるかというと、スリープ（休止）と起動を繰り返した時にボードのイニシャル値がおかしくなるのではないかと推理しています。
ノートPCを長期間シャットダウンせずに使用し続けると周辺装置にさまざまな不具合がでるようです。　定期的にシャットダウンは必要ですね。。。

2016年7月25日月曜日

無線LANの実力テスト

Wifi　　　　　AP　--->　WXR-1900DHP2

クライントPC　　　　--->　U24A-PX3210（改）＋無線カード（Intel ac7260）装着

★インターネットテスト

11n（20MHz）

11n（40MHz）

11ac

★ファイル転送テスト

　　5GB程度のファイルをサーバからクライアントPCに転送するレートを確認

①11ac　：　50.3x8＝402.4Mbps

②有線LAN（ギガ）　：　119x8＝952Mbps

③11n（20MHz）　：　19.4x8＝155Mbps

④11n（40MHz）　：　25.1x8＝200Mbps

★考察
　①無線としては速いですけどリンク速度の半分程度です。
　②ギガ有線LAN　95%の速度出ています。　優秀です。　ほぼ理論どおりです。
　③11n（20MHz）のリンク速度（150M）と同じ速度まで出ています。納得
　④11n（40MHz）のリンク速度（300M）の2/3です？？？
11acは、Intelのカードか、バッファローAPのどちらかが限界なのでしょうね。。。。
11n（40MHz）は、どの辺が理由かわかりません。。。

2016年7月22日金曜日

Wifiカード　ソフト編

なかなか「７２60のドライバー」がインストール出来なかったので、記録しておきます。

2016/6月に最新のドライバーが、アップデートされていました。

インテル® Dual Band Wireless-AC 7260 用のダウンロード

インテル® Dual Band Wireless-AC 7260
https://downloadcenter.intel.com/ja/product/75439/-Dual-Band-Wireless-AC-7260

上記のページからドライバーを探すと1番上に下記がでてきます。

こちらをダウンロードしインストールしても途中エラーが発生してドライバーインストールが完了しませんでした。　このままでは、7260ボードが使えません。

ちょっとあきらめかけた時、下のドライバーを見つけました。

ダウンロードしたファイルは、下記の2個で最初にダウンロードしたファイルは、①

あとから見つけたものは、②です。

結果わかったのですが、①は、ブルートゥースのドライバーで、②が、無線ＬＡＮチップ7260のドライバーでした。

「インテル® Dual Band Wireless-AC 7260」のカードは、無線ＬＡＮとブルートゥースのマルチカードでした。よく考えればすぐにわかることですが、別々にソフトをインストールするとは気がつきませんでした。。。。（笑）

②をだムルクリックしてインストール開始

今度はうまくインストールが完了しました。

無線ＬＡＮが再び使えるようになりました。

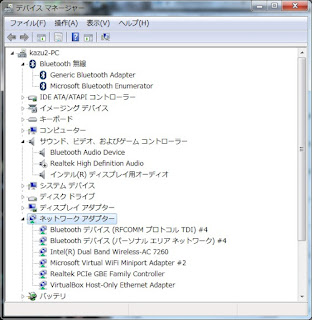

ドライバーソフトが全て正常に入ると下記のようになりました。

11acで繋がると下記の通り、リンク速度：866.7Mbps

11nで繋がると下記の通り、リンク速度：300Mbps

※ルータ（ＡＰ）側の設定で、帯域を倍速（40MHz）にするとリンク速度が、300Mbps

　帯域（20MHz）だと、リンク速度は、150Mbps　になります。

★ブルートゥースの方ですが、その後も①のドライバーインストール時にエラーが発生しインストールできません。

しかし、Wifiが正常に動き出すとアップデートで正常にドライバーが全て入りました。

Intel 7260 無線LANカード

インテルデュアルバンド高速 Wi-Fi 通信Band Wireless-802.11　AC　Intel 7260 最大リング867 Mbps+ Bluetooth 4.0　無線LANカード

Intel Dual Band Wireless-AC 7260 867 Mbps+ Bluetooth 4.0
Model：7260HMW
802.11ac、デュアルバンド、2x2 対応 Wi-Fi + Bluetooth 4.0 対応

この 802.11ac、デュアルバンド、2x2 対応 Wi-Fi + Bluetooth* アダプターは、より高速 (最大 867 Mbps1) で大容量、長距離の通信を実現し、バッテリー持続時間の向上をもたらすため、快適なモバイルライフを手にすることができます。第 4 世代インテル® Core™ プロセッサー・ファミリーと革新的なインテル独自のワイヤレス・テクノロジー、そしてインテル® Dual Band Wireless-AC 7260 の組み合わせにより、自宅やオフィス、外出先で驚くほど快適な通信体験が得られます。

https://www.amazon.co.jp/gp/product/B00EQM8IHA/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1
\2,765（20160719現在）

Specifications

- Essentials
Status	Launched
Launch Date	Q2'13
Board Form Factor	PCIe Half Mini Card/ M.2 (NGFF)
Weight (in grams)	4
Operating Temperature Range	0°C to 80°C
Supported Operating Systems	Win7, Win8, Linux
Product Brief	Link

- Networking Specifications
TX/RX Streams	2x2
Bands	2.4 GHz, 5 GHz
Max Speed	300/867 Mbps
Wi-Fi CERTIFIED*	802.11 ac/a/b/g/n
Compliance	PCI, CISP, FIPS, FISMA
Integrated Bluetooth	Yes
System Interface Type	PCIe/ USB

- Package Specifications
Package Size	See Product Brief

- Advanced Technologies
Intel® Wireless Display	Yes
4G WiMAX Wireless Technology	No
Supported Under vPro	Yes
Intel® Smart Connect Technology	Yes

インテル® Dual Band Wireless-AC 7260 + Bluetooth

U24A Wifi バージョンアップ

U24A U24A-PX3210R

のwifiは、IEEE802.11/g/b/n（2.4GHz）　です。

当時の無線としては、最高速でしたが、現在では見劣りしてしまいます。

現在の最高の規格は、IEEE802.11ac（5GHz）です。

iphone6やP9は、IEEE802.11acすでに対応済みです。

我が家でも、WXR-1900DHP2　導入しました。

http://rs-rht.blogspot.jp/2016/07/wxr-1900dhp2.html

内蔵のWifiカードを、

インテルデュアルバンド高速 Wi-Fi 通信Band Wireless-802.11　AC　Intel 7260 最大リング867 Mbps+ Bluetooth 4.0　無線LANカード

に変更することにしました。

Mini PCI Expressスロットでは、主にハーフサイズのワイヤレスLANカードが搭載されます。
いわばPCI Expressスロットの小型版。PCI-Express Mini Card スロットとも呼ばれます。

※PCI Express規格の転用として、Mini PCI ExpressスロットとmSATA（Mini SATA）スロットがあります。両者ともコネクタ部分が共通ですが、信号形式は異なっています。

mSATA（Mini SATA）スロットでは、主にmSATA SSDが搭載されます。ストレージであるSSDが配線不要で搭載できるメリットがあります。Mini PCI Expressスロットと端子形状が同じですが、信号形式は異なっています。拡張カードを搭載するときは確認が必要です。

裏蓋を空けます。

このとき必ずバッテリーを外しておきます。

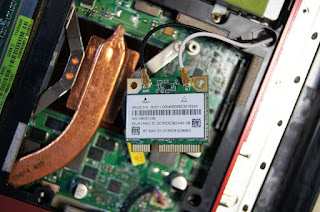

Wifiカードがここに

外すとこんな感じ

裏側

拡大

左が新しいWifiカード　intel7260

交換

アンテナ線を繋ぎ換えます。

ネジでとめておしまい

裏蓋を戻します。

バッテリーを戻して、、、電源オン

当然ですが、ネットが使えなくなりました。　

理由は、「インテルデュアルバンド高速 Wi-Fi 通信Band Wireless-802.11　AC　Intel 7260 最大リング867 Mbps+ Bluetooth 4.0　無線LANカード」のドライバーソフトが入っていないからです。

その後、有線LANを繋ぎましたが、Windowsのオンラインアップデートで入りませんでした。

ドライバーインストール編につづく・・・・
